系统设计

方案设计

本项目由光纤自动火灾报警系统对一系列弹药储存库进行进行温度监控。

方案构成示意图(其中1通道)

光纤自动火灾报警系统由分布式光纤测温系统主机、感温探测光缆构成，具备多级定温报警、差温报警和预报警功能。其系统主机可与火灾报警主机直接通讯，一旦检测到库房环境温度值或温升速率超过设定的阈值，则将报警信号传送至火灾报警主机，火灾报警主机接收到报警信号后，随即发出火灾声光报警并显示，同时把报警信号上传至监控中心。感温探测光缆在货物上方沿库房房顶多回路平行敷设、库房四壁S型敷设，其末端连接至监控中心的系统主机。

系统功能设计

1、分布式光纤测温系统实时对整个库房区域进行温度巡检，监测每个库房内现场环境温度，100%覆盖库房区域，无测量盲区。

2、分布式光纤测温系统具有多级定位报警、差温报警和预报警功能，一旦检测到库房环境温度值或温升速率超过设定的阈值，自动发出声光报警信息，并传送至火灾报警主机。

3、分布式光纤测温系统可以实时显示整个监控区域的温度，并且生成曲线，实时刷新；也可以分区显示每个分别监控区域内平均温度等信息。

4、当发生火灾时，及时提供报警信息并准确定位起火位置，并可与其它传感器配合，和消防设施进行联动控制。

5、实时温度信息和报警信息可自动保持，具有历史数据查阅与统计分析功能。

6、系统具有自诊断功能，如果探测光缆受损，系统可及时定位故障点。

7、火灾报警主机应能够接收和存储系统工作状态及光纤测温系统主机反馈报警信息，并且能够显光纤测温系统主机和其他传感系统反馈报警信号的位置及声光等告警信息。

8、火灾报警主机应有事件记忆功能，并具有时间设定、自动登记与显示、复位、探测器巡检和控制器测试等键盘操作功能，并能外接便携机进行系统测试、维修及打印。

9、当因故障原因，库房监控站对库房火灾报警系统不能进行通信或控制的情况下，在火灾报警主机处，应该具有子系统的本地监视和操作控制的功能。

10、系统应进行连续自检测试，以监视设备的工作状态，并且将系统内各设施的状态传递至库房监控站火灾报警工作站进行显示和监视，具有火警优先功能，发现有故障存在时，将故障信息传到库房监控站计算机系统。

11、分布式光纤测温系统的测温数据可以通过双方开放人员合作，介入业主消防控制系统中。

系统实施

感温光缆安装

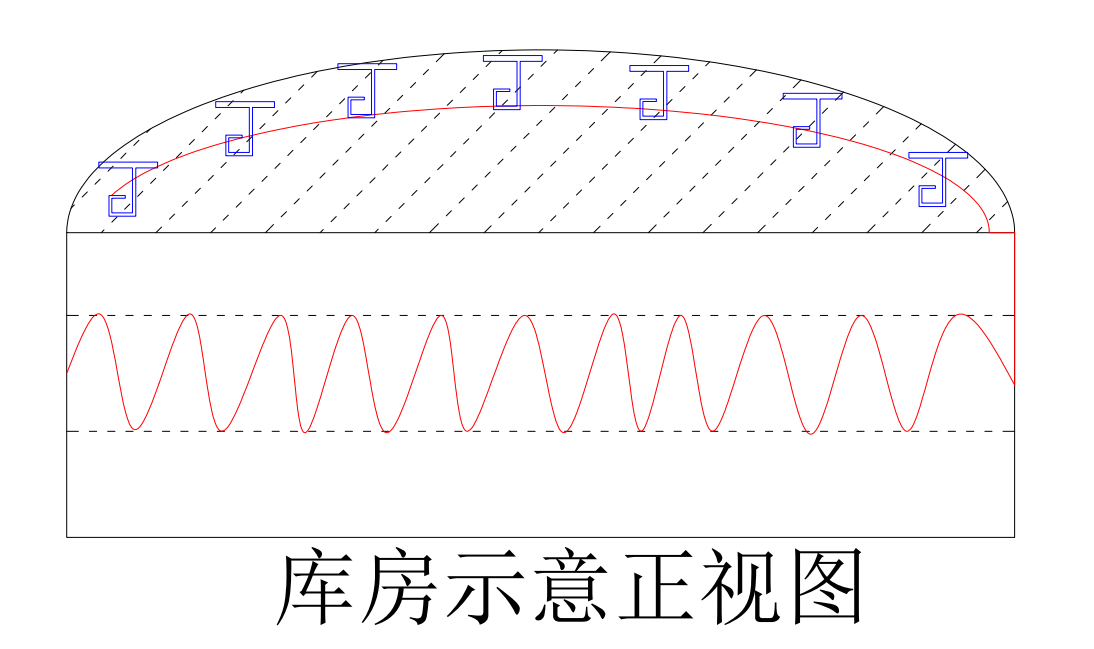

①沿着库房的顶部直线敷设的方式，距顶部100~200mm,以保持良好的通风和温度响应。安装时先敷设一根钢丝绳，同时采用Z型安装支架将其固定，安装支架之间距离为10m；然后用金属扎带将光缆固定在钢丝绳上，金属扎带的间隔1.5m，如下图所示。

钢丝绳吊装示意图

顶部感温探测光缆和钢丝绳固定示意图

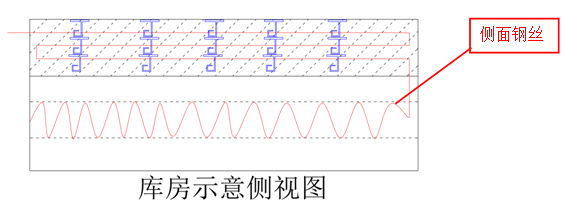

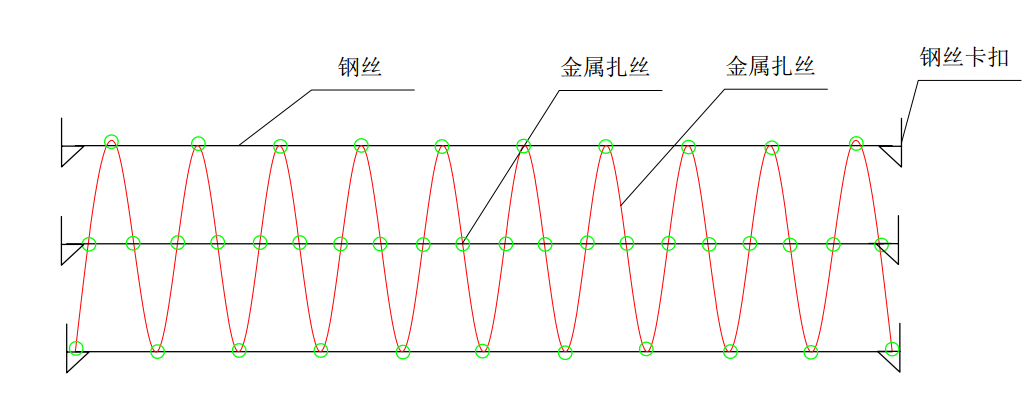

②在库房四周墙壁上，安装三根平线钢丝，每根钢丝相距0.3~0.5米，两端用钢丝卡扣拉紧。光缆在这三根钢丝上按S型敷设，没一米距离敷设2米以上感温光缆（密集程度可以根据业主要求），用金属扎丝固定。如下图：

侧面墙壁感温探测光缆和钢丝绳固定示意图

③感温探测光纤探测器是是连续不断的，所以我们在敷设的时候也是要连续的，中间不应有断点。在检测一个区域中的一个库房的的时候，我们先敷设库房顶部，然后光缆沿墙壁引到侧面，继续敷设，四面墙壁S型敷设完之后，再引去下一个库房。

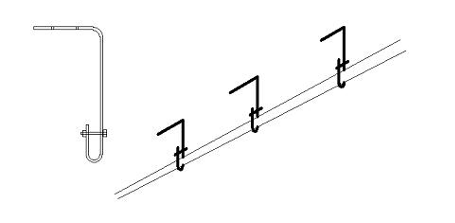

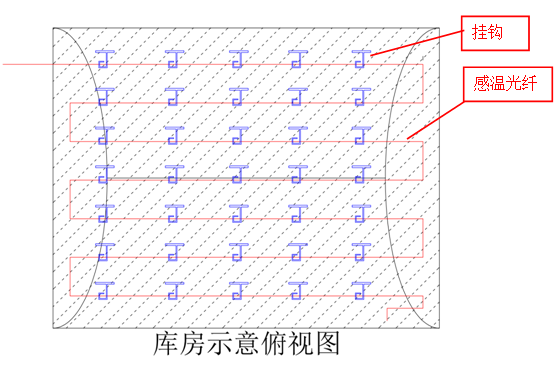

光缆如图敷设，每隔2米设一排挂钩，每排挂钩基本平型（高度空能不同），挂钩上所敷设的光缆监测其下方半径为1米的空间。光缆长度可定制，光缆中间无需熔接。光缆的一端通过光缆接续盒与FC/APC尾纤熔接，与DTS8000光纤测温主机连接，实现整个探测回路的连接。
