系统设计

方案设计

本项目火灾报警系统采用光纤自动火灾报警系统和手动报警系统相结合的方式，具有自动和手动报警双重功能。

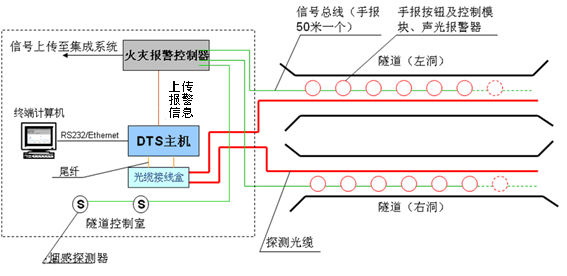

系统方案构成示意图

手动报警系统由火灾报警主机和手动报警按钮构成。手动报警按钮按50m间距布设，以总线方式连接至洞口端变电所内的火灾报警主机，隧道单洞各构成一个独立的报警回路，隧道内一旦有人员发现火情时，可迅速按下手动报警按钮，火灾报警主机接收报警信号后，随即发出火灾声光报警并显示相关信息，同时把报警信号上传至隧道管理站。此外，在两座隧道的变电所内各设置1个手动报警按钮和感烟式火灾探测器，并接入手动报警总线回路中。

光纤自动火灾报警系统由分布式光纤测温系统主机、感温探测光缆构成，具备多级定温报警、差温报警和预报警功能。其系统主机可与火灾报警主机直接通讯，一旦检测到隧道环境温度值或温升速率超过设定的阈值，则将报警信号传送至火灾报警主机，火灾报警主机接收到报警信号后，随即发出火灾声光报警并显示，同时把报警信号上传至隧道管理站。感温探测光缆沿隧道方向安装于隧道拱顶，其末端连接至洞口端变电所内的系统主机。

系统功能设计

1、分布式光纤测温系统实时对整条隧道区域进行温度巡检，监测隧道内现场环境温度，100%覆盖隧道区域，无测量盲区。

2、分布式光纤测温系统具有多级定位报警、差温报警和预报警功能，一旦检测到隧道环境温度值或温升速率超过设定的阈值，自动发出声光报警信息，并传送至火灾报警主机。

3、当发生火灾时，及时提供报警信息并准确定位起火位置，并可与其它消防设施进行联动控制。

4、实时温度信息和报警信息可自动保持，具有历史数据查阅与统计分析功能。

5、系统具有自诊断功能，如果探测光缆受损，系统可及时定位故障点。

6、火灾报警主机可收集所辖区域手动报警按钮、感烟式火灾探测器和分布式光纤测温系统主机的报警信息和工作状态。

7、火灾报警主机应能够接收和存储系统工作状态及光纤测温系统主机反馈报警信息，并且能够显示手动报警按钮、感烟式火灾探测器和光纤测温系统主机反馈报警信号的位置及声光等告警信息。

8、火灾报警主机应有事件记忆功能，并具有时间设定、自动登记与显示、复位、探测器巡检和控制器测试等键盘操作功能，并能外接便携机进行系统测试、维修及打印。

9、当因故障原因，隧道监控站对隧道火灾报警系统不能进行通信或控制的情况下，在火灾报警主机处，应该具有子系统的本地监视和操作控制的功能。

10、系统应进行连续自检测试，以监视设备的工作状态，并且将系统内各设施的状态传递至隧道监控站火灾报警工作站进行显示和监视，具有火警优先功能，发现有故障存在时，将故障信息传到隧道监控站计算机系统。

系统实施

感温光缆安装

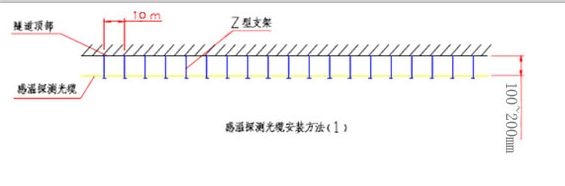

探测光缆的安装，沿着隧道的顶部直线敷设的方式，距顶部100~200mm,以保持良好的通风和温度响应。安装时先敷设一根钢丝绳，同时采用Z型安装支架将其固定，安装支架之间距离为10m；然后用金属扎带将光缆固定在钢丝绳上，金属扎带的间隔1.5m，如下图所示。

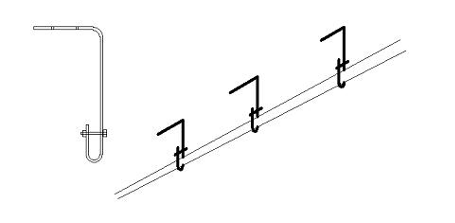

钢丝绳吊装示意图

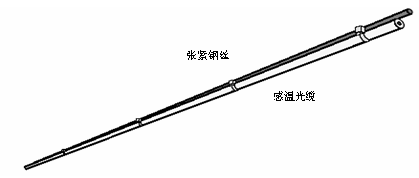

感温探测光缆和钢丝绳固定示意图

光缆长度可定制，光缆中间无需熔接。光缆的一端通过光缆接续盒与FC/APC尾纤熔接，与DTS8000火灾探测器连接，实现整个探测回路的连接。
