设计方案
方案设计
为保证厂内设施温度的实时在线监测本项目采用分布式光纤测温系统和传统测温技术相结合的方式，对所有电缆桥架（含高压电缆）、厂区油罐、变压器（高压设备）、输煤系统等进行连续监测。将感温探测光缆紧贴保护设施敷设，实现所有设施的连续、分布式温度测量，无任何测量盲区。

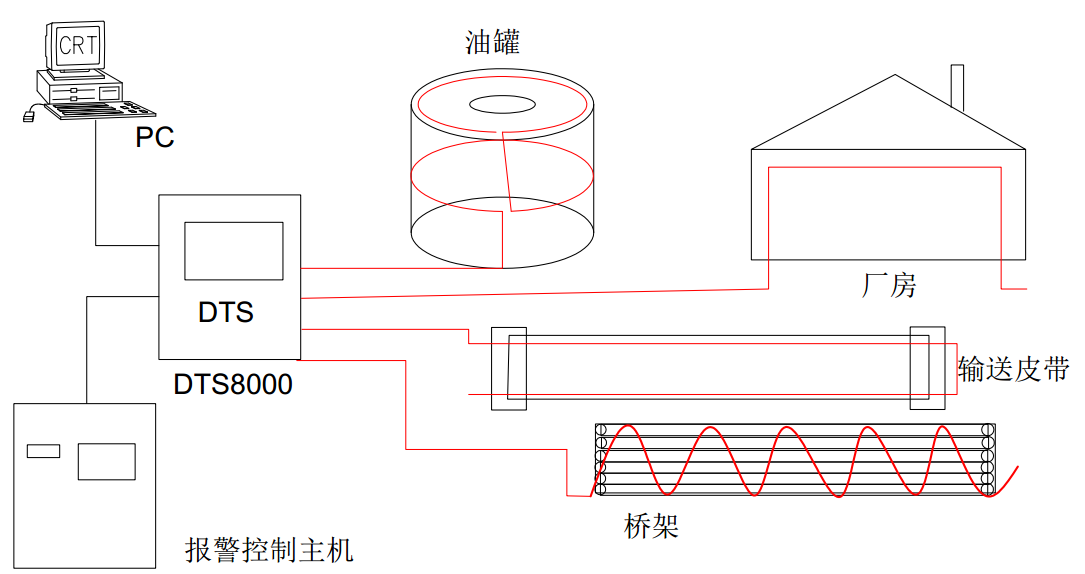

系统示意图
分布式光纤测温系统由光纤测温主机和感温光纤构成，具备多级定温报警、差温报警和预报警功能。其系统主机可与火灾报警主机直接通讯，一旦检测到被测位置环境温度值或温升速率超过设定的阈值，则将报警信号传送至火灾报警主机，火灾报警主机接收到报警信号后，随即发出火灾声光报警并显示，同时把报警信号上传至厂区监控中心。感温探测光缆沿油罐侧面盘旋敷设，用永磁磁铁和压片固定；沿桥架直线或者S型敷设；输送皮带安装在两侧；厂房里按一定密度敷设在顶部，其末端连接至附近系统主机。
系统功能设计
1、所有电缆桥架温度、高压开关柜、变压器等高压设备实时进行巡检，100%覆盖监测区域，无测量盲区。
2、对钢厂内油罐存储容器温度实时进行巡检，100%覆盖监测区域，无测量盲区。
3、对输煤系统设备监测，实时对设备工作温度巡检，100%覆盖监测区域，无测量盲区。
4、系统具有多级定位报警、差温报警和预报警功能，一旦检测到温度值或温升速率超过设定的阈值，自动发出声光报警信息，并通过干接点继电器端子传送至火灾报警主机。
5、当发生火灾时，及时提供报警信息并准确定位起火位置，并可与其它消防设施进行联动控制。
6、实时温度信息和报警信息可自动保持，具有历史数据查阅与统计分析功能。
7、系统具有自诊断功能，如果探测光缆受损，系统可及时定位故障点。
系统实施
光缆的安装
特殊设计的感温光缆可选择以正弦波或者线型的敷设方式，感温探测光缆紧贴于所有被保护的动力电缆或控制电缆的外护套上面。具体安装方法参照下图，固定卡具选用阻燃塑料卡具。

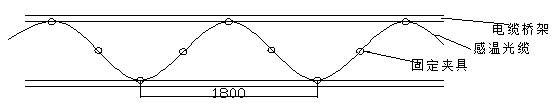

感温探测光缆敷设示意图（低压动力/控制电缆）

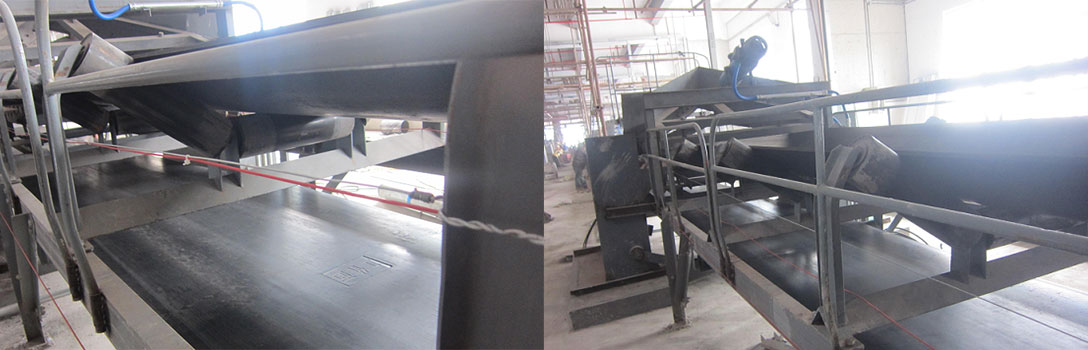

输煤皮带光缆安装方式
皮带输送装置上设置的感温光纤应安装在皮带输送装置左右两侧的下方，探测区域按实际防火分区设置。也可以根据需要，延皮带输送装置正上方的管道或顶壁吊装一根光纤，光纤至皮带的高度不应大于探测半径6cm。

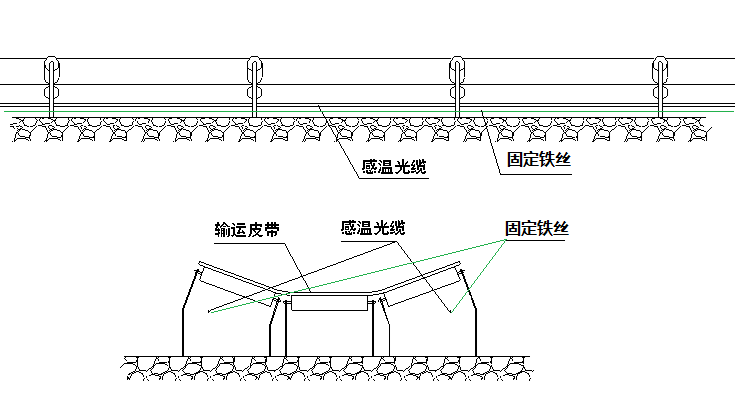

输煤皮带探测光缆安装图
