系统组成

锂电池作为近几年国家大力发展的绿色新能源之一，产业扩展十分迅速，但是锂元素是一种十分活跃的金属，在锂电池生产、加工和存储的过程中存在极大的风险。一旦一个电池着火，会引发大面积火灾，如果不及时采取措施，会发生严重的连锁效应，损失不可估量。

为保持货架内温度的实时在线监测，选用分布式光纤测温系统对所有对所有置物架（含老化、分容、静置）进行连续监测。光纤测温主机选用业界先进的产品，每个通道的测量时间约3s，在3s时间内即可实现所有电缆的温度连续测量，响应速度非常迅速，由于使用新技术，该设备具有0.5米的超高分辨率，定位精准，误报率极低。光纤测温系统可以与自动消防设备进行联动,以保证火灾的早期预报警和火灾自动处理。

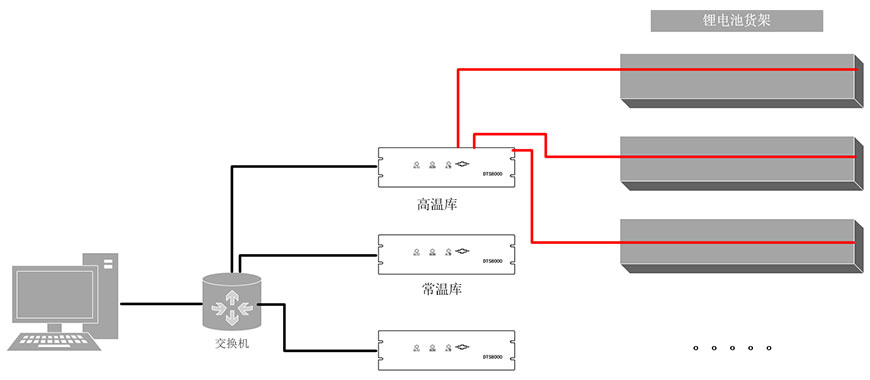

系统组网

系统特点

实时对电池货架温度巡检，反应货格内各个位置的实时温度，无测量盲区；

具有多级定位报警、差温报警和预报警功能；

具有多区域配置功能，当温度出现异常时，及时提供报警信息并准确定位货格坐标，并可与其它环境控制设施、消防设施进行联动控制；

实时温度信息和报警信息可自动保存，具有历史数据查阅与统计分析功能；

具有自诊断功能，如果探测光缆受损，系统可及时定位故障点；

探测器主机可提供数据回放，和单点数据查询能功能。

系统实施

测温光纤不但是信号的载体，还是温度传感器，安装的质量直接关系到测量的准确性，因此在施工中应特别注意其安装工艺。

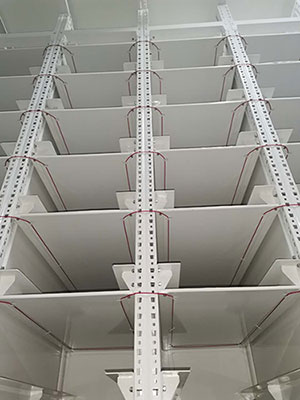

光纤敷设要从最后一排货架的底部最后一格先往前再往上敷设，找出锂电池货架内锂电池存放的位置，因为锂电池发热后，热量是往上散发的，所以，安装光纤需要安装在锂电池的上方。货架的层板下面有最好有定制的用于固定光缆卡扣，敷设光缆时先将卡扣掰开，再将光缆放进去。如下图：

敷设光缆时，货格里面、货格与货格之间的光缆应该处于比较紧凑的状态，保证每个货格的光缆长度一致，如下图：

光纤是石英制品，在需要弯曲敷设时只能以大于3cm的圆弧实现，否则会引起光纤损耗，影响测量精度。同时，在光纤接头处理中，必须保持光纤熔接面的清洁，以保证测量的准确度（光纤接头不能在格子之间，应在锂电池货架之间的桥架上）。

典型应用案例

哈光宇锂电池测温项目

河南鹏辉锂电池项目

中航锂电二期DTS系统

荆门亿纬锂电池项目

江苏海基锂电池项目

重庆比亚迪锂电池项目

孚能镇江锂电池火灾探测项目

EBK项目锂电池货架DTS测温系统项目
